產品展示 Products shows

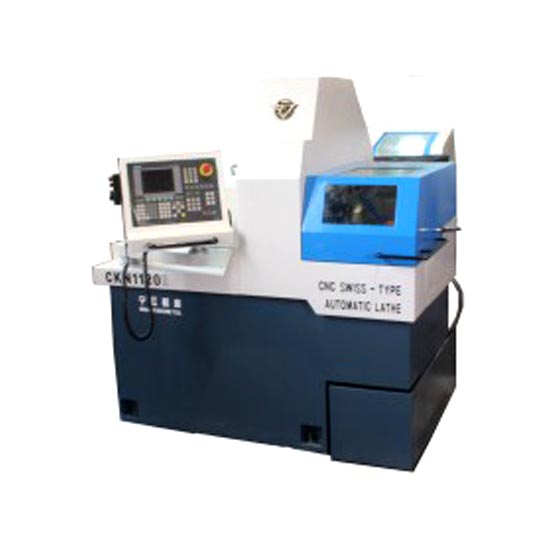

產品簡介：
機床主要用途、適用范圍：
1、本機床系3軸控制，2軸（X、Z）聯動的機、電、氣一體化產品，采用宜人化設計，能完成軸套類小型、細長類回轉體零件的車外圓、車端面、車螺紋、割槽、端面鉆孔、端面鏜孔、端面攻絲、橫鉆孔、銑多邊形、切斷等工序的精密、高效加工，當配置自動多棒料上料器時，對冷拉圓棒料或異形棒料及磨光棒料進行連續的自動循環加工。 2、機床主軸箱采用內置電機式結構，伺服控制，能實現定向、分度功能，運動平穩，結構緊湊，機床整體噪聲、振動低，能為操作者提供一個良好的工作環境。機床刀架采用排刀式刀架，主軸箱移動，有固定中心架（或回轉中心架）作切削時的支撐，保證了對細長軸類零件的高精度加工。采用全封閉防護罩，使機床整潔美觀，環境更清潔，操作更安全。機床X、Y、Z三個坐標均采用進口直線滾動導軌副，能夠在10m/min運行中準確定位，并可在低速運行下無爬行，保證了機床的高精度和高穩定性。 3、機床配置有三軸動力刀具附件，可實現橫鉆孔、銑槽、銑多邊形等功能，采用進口伺服電機控制，通過修改控制程序可實現無級變速。 4、機床配西門子802C控制系統，控制三軸（X、Y、Z）。機床操作面板按人機工程要求設計，操作使用方便。控制系統配有RS232通訊接口。主要電氣元件采用進口件或國內合資企業或國內生產的優質產品，以保證機床長期可靠的運行。 主要技術參數：
序號
項 目
CKN1120II
單位
1
加工棒料最大直徑
20
mm
2
最大加工長度
200（使用回轉中心架時：100）
3
主軸最高轉速
8000
r/min
4
主電機功率
3.7
KW
5
最大鉆孔直徑
ф10
6
最大攻螺紋直徑
M8
-
7
刀具容量
外圓車刀
把
正面孔加工刀具
徑向動力刀具
8
車刀刀柄尺寸
12×100～120
9
X、Y、Z軸快速移動速度
10
m/min
X、Y軸伺服電機額定扭矩
2.6
N.m
11
Z軸伺服電機額定扭矩
4.7
12
主軸裝推套的定位孔的徑向跳動
0.005
13
定位精度
X：0.005 Y： 0.010 Z： 0.010
14
重復定位精度
X：0.0025 Y： 0.005 Z： 0.005
15
X、Y、Z軸的最小設定單位
0.001
